原理
最適な加工手順を採用し、短い線の加工に対応できる。回転刃での皮剥き方法によって、皮剥き質を向上させ、傷など破損が低減される。
この設備は両芯線の皮剥き、圧着、成型など多数の加工工程に適用されている。
これは半自動設備であり、操作しやすいである。

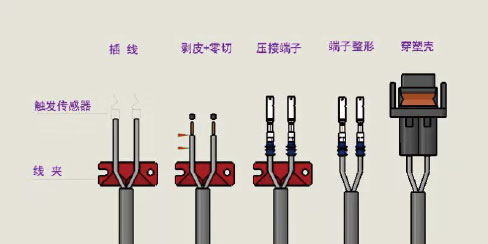

作業者が手動で線を設備に挿入してから、設備より線芯色を識別し、皮剥き、切断、シーリング、圧着、検査、ケース装着など作動を行う。生産安定化、作動効率化を実現し、特に線加工工程に最適している。
設備全体は、様々なモジュラーから構成されて、それは皮剥きシーリングモジュラー、圧着モジュラー、シーリングモジュラーがある。
一定線径範囲以内に型式を切り替える作業がなくなった。特別な線径に対して、専用皮剥き用刃物、クラップによる校正をして型式変更しなければならないが、交換操作が非常に簡単である。
適用線径 | 0.13-2.5 mm2 |
ハウジングの皮 | 30mm |
皮剥き長さ | 1-7mm |
防水栓のサイ | OD<8mm |
設備の重量 | 2T |
のストローク | 30 or 40 mm |
機械サイクル時間 | 5s |
タク | 8s
|
サイズと重量 | L1300*W1350*H1600mm 480KG |
|
|
